產品概述

Q611型氣動高壓球閥是由氣動執行機構與高壓球閥組成，是一種自動控制和遙控的新型閥門。氣動高壓球閥廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。

零件材質

結構連接尺寸

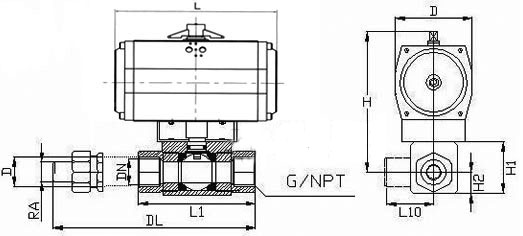

尺寸圖

維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。 　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。 　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。 　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。 　　

氣動管路球閥的安裝： 　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。 　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。 　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。 　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。 　　

氣動管路球閥安裝后的檢查： 　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。 　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
