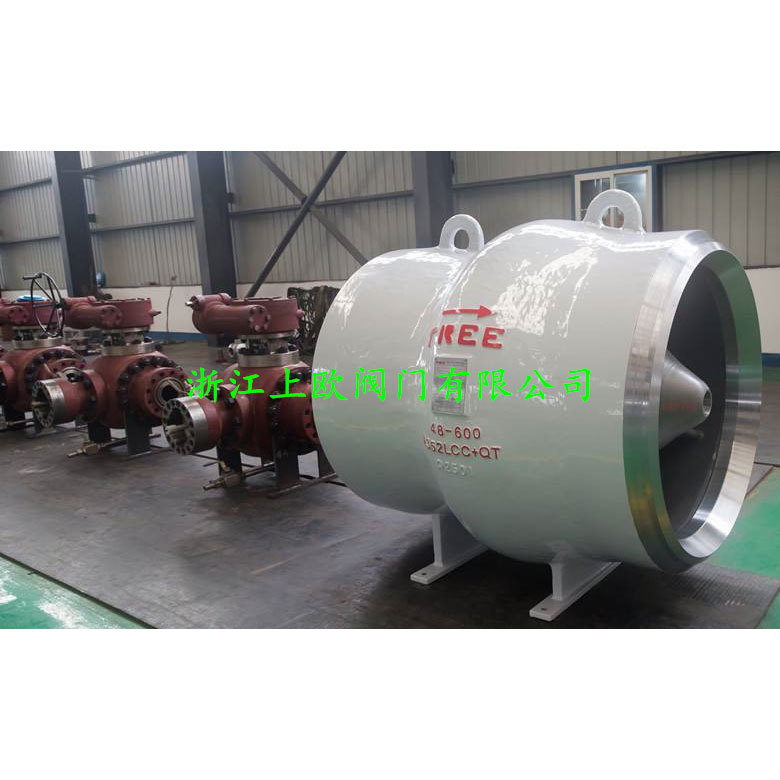

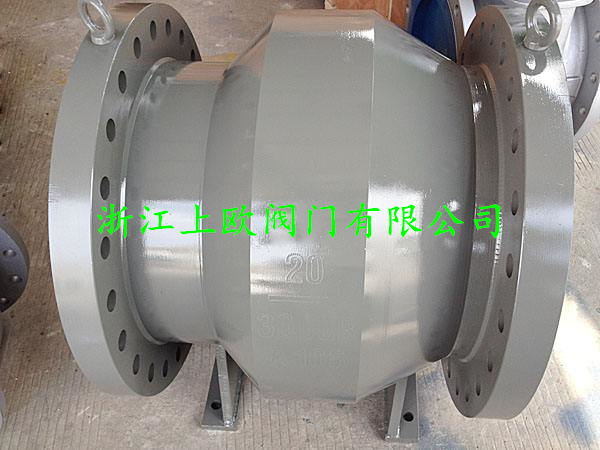

軸流式止回閥
軸流式止回閥應用： l標準型（ALS）：石油、化工、冶金、電站等領域，水、油、氣及各類化工品等腐蝕性介質。適用溫度250~+590℃ l微阻型（ALF）：汽油、煤油等高滲透性介質、低溫及深冷裝置、真空系統，如：航空煤油儲罐液下噴射消防系統、LNG；適用溫度-196~+280℃
簡單介紹
軸流止回閥通過閥門進口端與出口端的壓力差來決定閥瓣的開啟和關閉。軸流式止回閥可有效防止介質倒流，確保管道安全。
產品標準
設計與制造 | 結構長度 | 法蘭連接尺寸 | 試驗與檢驗 |
GB/T 21387 | GB/T 12221 | GB/T 9113.1-9113.2 | JB/T 9092 |
產品特點

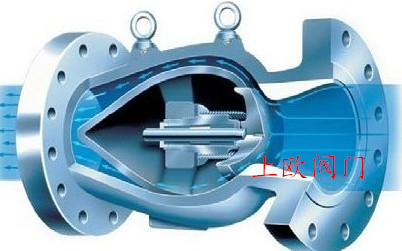

1. 產品由閥體、導流體、軸向運動閥瓣和彈簧部件組成。產品可有效防止介質倒流。確保管道安全。
2. 閥體，閥瓣，尾椎設計成流線型通道，具有良好的流體性能，最大限度減少流阻和壓力。
3. 運用高性能彈簧材料HT/INCONELX-750，具有優良的耐腐性能，抗氧化和優異的機械性能，確保彈簧長期工作情況下，運行狀態。
4. 靜音式運行，從而消除閥門管道中的噪音和水錘確保設備和管道安全。
5. 開啟與關閉反應迅速，高可靠的預壓彈簧使閥瓣對流體壓力變化快速反應。
6. 結構緊湊，方便安裝，垂直，水平安裝都可。
7. 閥門采用合金鋼堆焊密封面，耐磨，耐腐，壽命長。
8. 閥門的壓力范圍比較廣。
性能規范
型號 | ACH41H-16C/P | ACH41H-25C/P | ACH41W-40 | ACH41W-64 | ACH41H-100 |
公稱壓力 | PN16 | PN25 | PN40 | PN64 | PN100 |
| 殼體強度
| 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
高壓密封 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
適用介質 | 水、油品、氣體等 | ||||
適用溫度 | ≤400℃ | ||||
主要部件材質
閥體 | 閥瓣 | 導流罩 | 密封副 | 閥桿 | 彈簧 |
鑄鋼WCB CF8 | 鑄鋼WCB CF8 | 鑄鋼WCB CF8 | 堆焊不銹鋼 | 1Gr18Ti9 | HT/INCONELX-750 |
部分外形與連接尺寸
DN | PN | 法蘭連接尺寸 | 外形尺寸 | ||||
D | D1 | D2 | b | Z-d | L | ||
50 | 16 | 165 | 125 | 99 | 20 | 4-18 | 120 |
80 | 16 | 200 | 160 | 132 | 20 | 8-18 | 180 |
100 | 16 | 220 | 180 | 156 | 22 | 8-18 | 240 |
150 | 16 | 285 | 240 | 211 | 24 | 8-22 | 350 |
200 | 16 | 340 | 295 | 266 | 24 | 12-22 | 450 |
