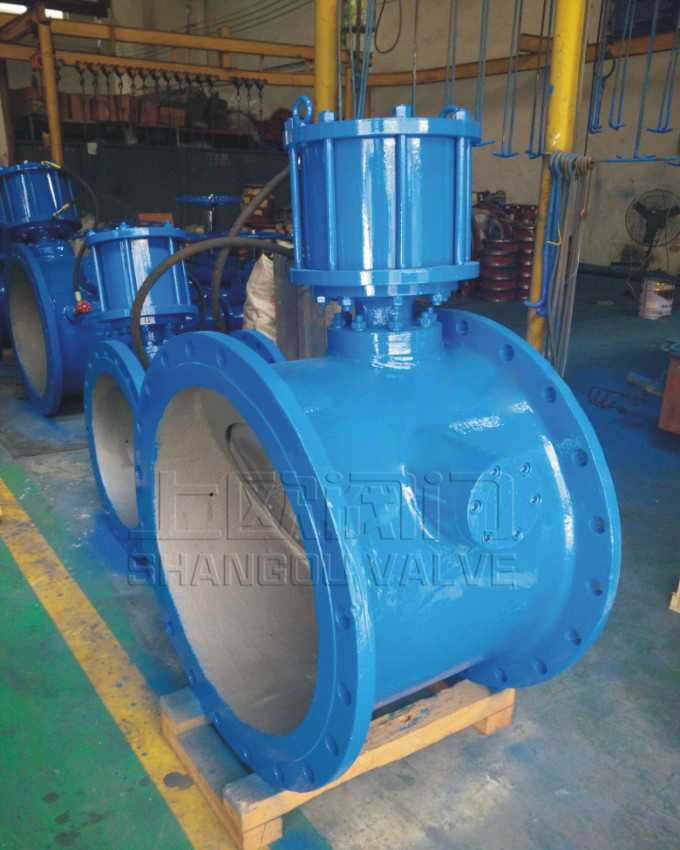

管力閥
您當前位置：網站首頁 >> 產品中心 >> 管力閥
詳細介紹
管力閥(1)雙重密封液力自動閥BFD2701HX-10結構：本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。 雙重密封液力自動閥BFD2701HX-10(2)雙重密封液力自動閥BFD2701HX-10工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作
產品概述
管力閥是參照國內外同類型的先進產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代產品。它兼具電動閥、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是當前國內外結構新穎、性能先進、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等行業供排水系統。
主要零件材料
| 零件名稱 | 閥體 | 閥心 | 閥軸 | 密封面 | 填料 |
| 材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | 不銹鋼 | 丁腈橡膠 | O形密封圈 柔性石墨 |
| 碳鋼 | 碳鋼 | ||||
| 不銹鋼 | 不銹鋼 |
主要技術參數
| 名稱 | 公稱通徑 | 適用溫度℃ | 適用介質 | 流阻系數 | 最低工作壓力（Mpa） |
| 參數 | DN150-DN2000 | 0-120 | 泥污、污水 油品、海水 | 0.3-1.1 | 》0.1 |
| 名稱 | 關閥時間（可調） | 開閥時間（可調） | 結構長度標準 | 法蘭標準 | 泄漏量 |
| 參數 | 快關1-3秒 慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
主要外形寸
| 公稱通徑 | D1 | D2 | L | Z-φd | 重量 |
| 150 | 285 | 240 | 260 | 8-φ22 | 75 |
| 200 | 340 | 295 | 280 | 8-φ22 | 100 |
| 250 | 395 | 350 | 300 | 12-φ23 | 140 |
| 300 | 445 | 400 | 320 | 12-φ22 | 180 |
| 350 | 505 | 460 | 350 | 16-φ22 | 230 |
| 400 | 565 | 515 | 410 | 16-φ27 | 290 |
| 450 | 615 | 565 | 445 | 20-φ26 | 370 |
| 500 | 670 | 620 | 495 | 20-φ26 | 420 |
| 600 | 780 | 725 | 580 | 20-φ30 | 720 |
| 700 | 895 | 840 | 660 | 24-φ30 | 830 |
| 800 | 1015 | 950 | 710 | 24-φ33 | 1150 |
| 900 | 1115 | 1050 | 760 | 28-φ33 | 1600 |
| 1000 | 1230 | 1160 | 810 | 28-φ36 | 1900 |
| 1200 | 1455 | 1380 | 920 | 32-φ39 | 2460 |
| 1400 | 1675 | 1590 | 1100 | 36-φ42 | 3800 |
| 1600 | 1915 | 1820 | 1500 | 40-φ48 | 4800 |

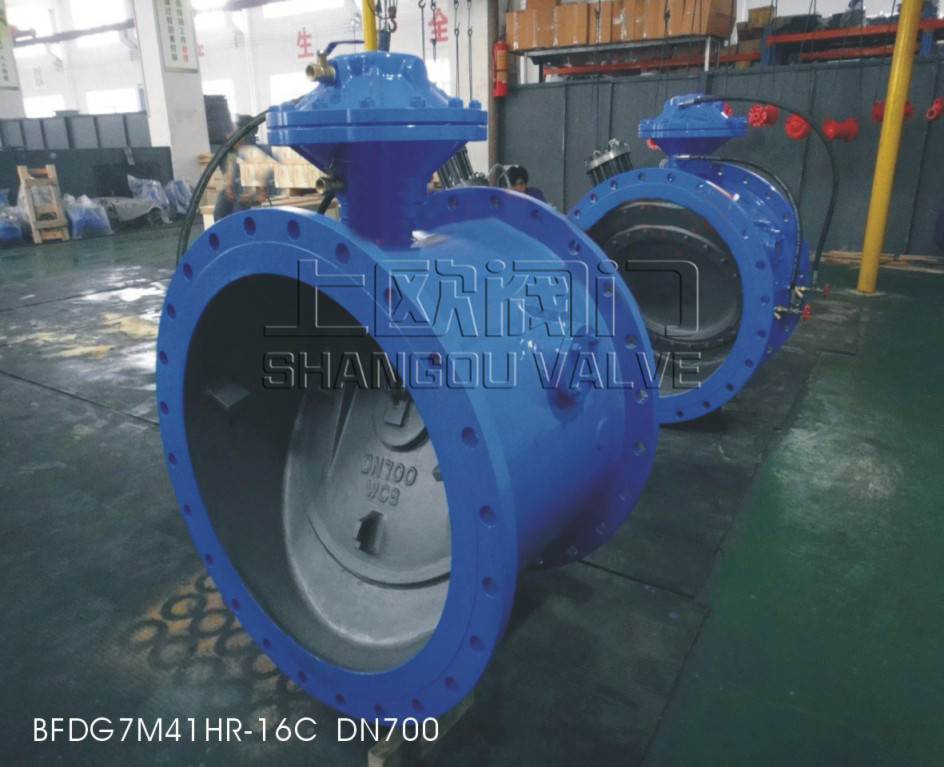

關鍵詞：BFDG7M41HX(膜片式)管力閥
